TEMA 1

ESTRUCTURES I ESFORÇOS MECÀNICS

1. FORCES

Una força és una acció capaç de produir una deformació en un cos o modificar-ne l'estat de repòs o de moviment.

Cascada d'aigua

Per indicar com actua una força sobre un cos fem servir un vector, és una representació geomètrica semblant a una fletxa.


Per mesurar les forces s'utilitza el dinamòmetre



2. ESFORÇOS

L'esforç és la força a la qual és sotmesa una peça en una secció determinada i que tendeix a estirar-la, aixafar-la, corbar-la, torçar-lo o tallar-la.

Hi han 5 tipus:

• Esforç de tracció
• Esforç de compressió
• Esforç de flexió
• Esforç de torsió
• Esforç tallant

Esforç de tracció: Es produeix quan dues forces oposades (de sentit contrari) actuen sobre un cos i tendeixen a estirar-lo o a allargar-lo.


Els cables d'acer d'un pont penjant, la cadena i els radis de la roda i els cables s'una grua.

Esforç de compressió: Es produeix quan un objecte se sotmet a l'acció de dues forces que actuen en sentits oposats en sentits oposats, les quals tendeixen a aixafar-lo o a escurçar-lo. Abans d'aixafar-se o trencar-se es pot doblegar; llavors diem que es vincla.
El vinclament: És la deeformació que sofreixen els cossos sotmesos a compressió quan són llargs i prims.

 Les columnes o les potes d’una cadira

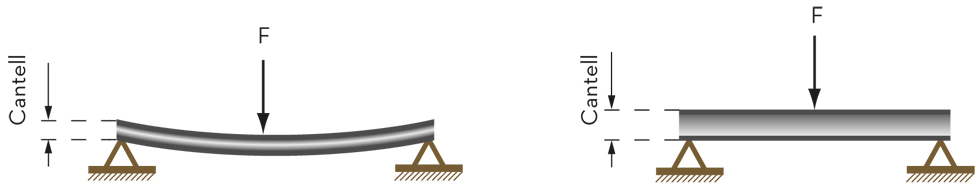

Esforç de felxió: es produeix quan les forces que actuen sobre una peça s’apliquen en el seu eix longitudinal i tendeixen a corbar-la.










Esforç de torsió: consisteix en l’aplicació de dues forces en sentits oposats que tendeixen a girar o a retorçar un cos.

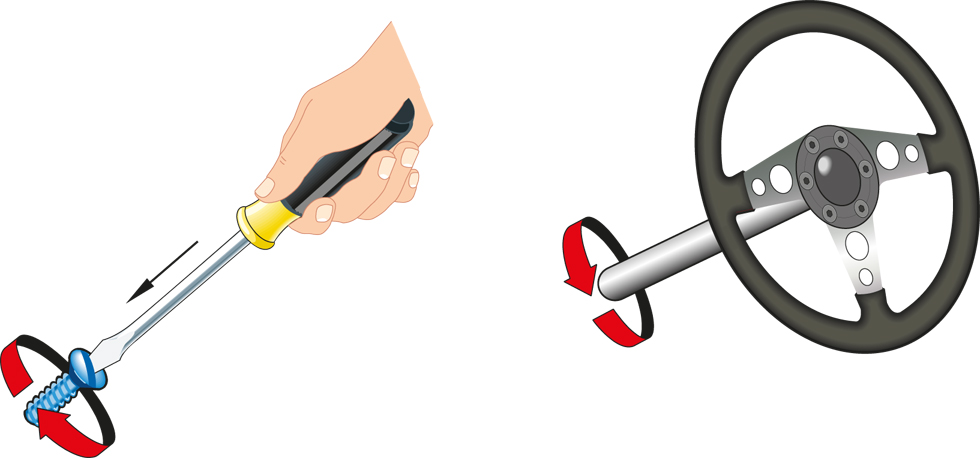

La tija d’un tornavís, o l’eix d’un volant.


Esforç tallant:es produeix quan dues forces oposades són aplicades en la mateixa zona de l’objecte, intentant tallar-lo.

 Eines i aparells, com ara alicates de tall, guillotines de paper o tisores.

3.LES PROPIETATS MECÀNIQUES DELS MATERIALS

Les propietats mecàniques determinen el comportament dels materials quan estan sotmesos a esforços (forces).

• Resistència
• Tenacitat.
• Fragilitat
• Elasticitat
• Duresa
• Plasticitat
• Mal·leabilitat
• Ductivilitat

4. LES ESTRCUTURES

Una estructura és un conjunt de peces o d'elements, unit entre si, que serveixen de suport i d'esquelet d'alguna cosa amb la funció bàsica dde suportar forces.

Les tres condicions que ha de complir una estrcuctura són:

• Ser Resisitent
• Ser RÍGIDA
• Ser ESTABLE

ELEMENTS DE LES ESTRUCUTRES

• Fonaments
• Columnes
• Bigues
• Tirants i tensors
• Arcs
• Voltes i cúpuls
• Perfils

DISSENYS D'ESTRCUTURES

A l'hora de dissenyar estrucutres s'ha de tenir en compte aquests factors:

• Material
• Forma
• Estabilitat

TIPUS D'ESTRUCTURES

- Estructura d'armadura

• Estructures tramades
• Estructures triangulars
• Estructures penjants

-Estrcutura laminar
-Estructues massives
-Altres

TEMA 2

MÀQUINES I MECANISMES

1. LES MÀQUINES

Una Màquina és un conjunt de mecanismes, amb moviments coordinats, que transforoma una forma  d'energia en treball útil o en un altre tipus d'energia.

2. CLASSIFICACIÓ DE MÀQUINES

Maquines simples: Dispositius senzills amb un element o dos ( palanca, roda, pla inclinat).

LA PALANCA

Barra rígida capaç de girar al voltant d'un punt de suport o fulcrs.

F·d1=R·d2

TIPUS DE PALANQUES

PALANCA DE 1R GRAU

PALANCA DE 2N GRAU

PALANCA DE 3R GRAU

3. LA RODA

La Politja és una roda que té la superfície central en forma de canal per l qual es fa passar una corda o unna corretja. El seu principi de funcionament és el d'una palanca de primer grau.

POLITJA MÒBIL

𝐹=𝑅2𝑛

POLITJA FIXA

F=R

• F= Força (N)
• R= Resistència  (N)
• n= número politjes mòbils
